DISEÑO DE CIRCUITOS ELÉCTRICOS CON CROCODILE-CLIPS APLICADO A
TECNOLOGÍA (III): DISEÑO DE UN DISPLAY CON LED
Mª Amelia Tierno López
Profesora de Tecnología
En este artículo, y continuando con la propuesta de
proyectos para Tecnología de Secundaria desarrolladas con el software de
simulación eléctrica Crocrodile-Clips 3.0,
se propone y resuelve el siguiente circuito:
PROYECTO
Nº 3: DISEÑO DE UN DISPLAY CON LED. ENCENDIDO MEDIANTE
LDR Y TRANSISTOR
MATERIAL
NECESARIO PARA EL CIRCUITO ELÉCTRICO
Un
display con LED (7 en forma de segmentos y uno en forma de punto)
Ocho
resistencias de 360 W
y otra de 10 k
LDR
o resistencia variable con la luz
Un
transistor NPN
Cable
flexible
Una
fuente de alimentación de 12 V
ESQUEMA
ELÉCTRICO REALIZADO CON CROCODILE CLIPS 3.0:

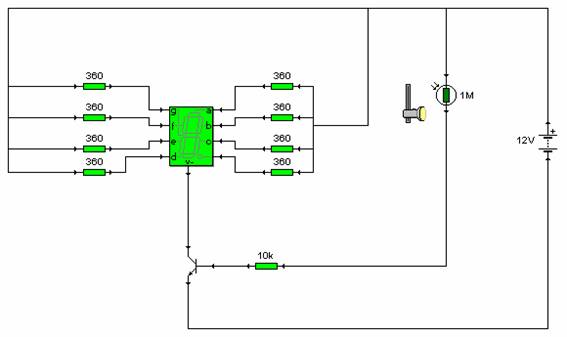

Figura
nº 1: circuito del display diseñado con Crocodile-Clips 3.0. LDR a oscuras

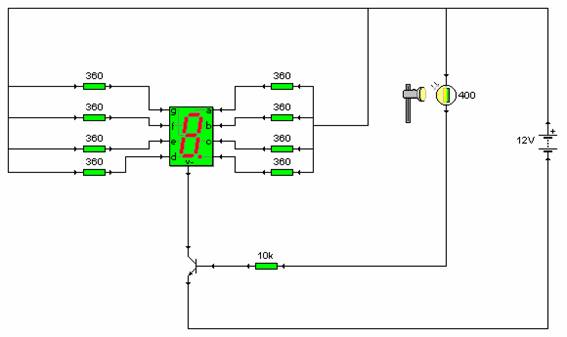

Figura
nº 2: circuito del display diseñado con Crocodile-Clips 3.0. LDR con luz

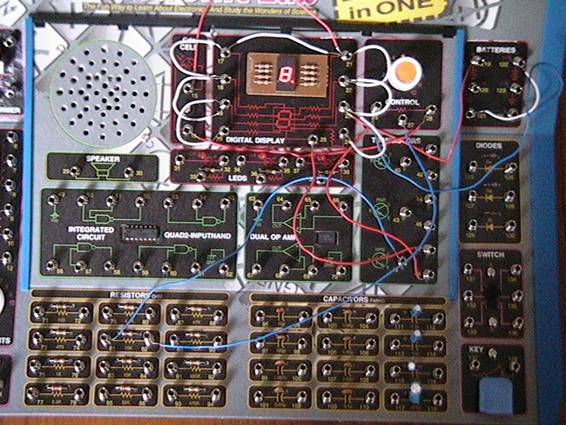

Figura
nº 3: montaje del circuito en el entrenador “130 en 1”
DESCARGAR ARCHIVO:
8DISPLAY.CKT
