DISEÑO DE CIRCUITOS ELÉCTRICOS CON CROCODILE-CLIPS APLICADO A TECNOLOGÍA (II)

PROYECTO Nº 2:DISEÑO Y CONSTRUCCIÓN DE UNA CINTA TRANSPORTADORA DE MERCANCÍAS

Mª Amelia Tierno López

Profesora de Tecnología



En el presente artículo, y continuando con la propuesta de proyectos para Tecnología de Secundaria desarrolladas con el software de simulación eléctrica Cocrodile-Clips 3.0,  se plantea el diseño de una cinta transportadora de mercancías.



PROYECTO Nº 2: DISEÑO Y CONSTRUCCIÓN DE UNA CINTA TRANSPORTADORA DE MERCANCÍAS

DISEÑA Y CONSTRUYE UNA CINTA TRANSPORTADORA DE MERCANCÍAS. AL AVANZAR LA CINTA SE ILUMINARÁN DOS LUCES BLANCAS. EN CASO DE EMERGENCIA SE PRODUCIRÁ LA PARADA DE LA MISMA ACCIONANDO UN INTERRUPTOR DE PALANCA, ILUMINÁNDOSE EN ESTE CASO DOS LUCES ROJAS





MATERIAL NECESARIO PARA EL CIRCUITO ELÉCTRICO

Motor de corriente continua con reductora

Dos bombillas blancas y dos bombillas rojas con sus correspondientes portalámparas

Un interruptor bipolar de dos vías

Cable flexible y regletas de conexión

Una fuente de alimentación o pila de 6 V





ESQUEMA ELÉCTRICO REALIZADO CON CROCODILE CLIPS 3.0:

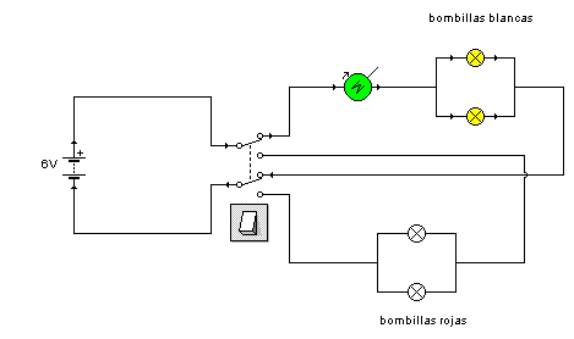

 Figura nº 1: esquema eléctrico de la cinta transportando mercancías. Motor girando y bombillas blancas iluminadas.

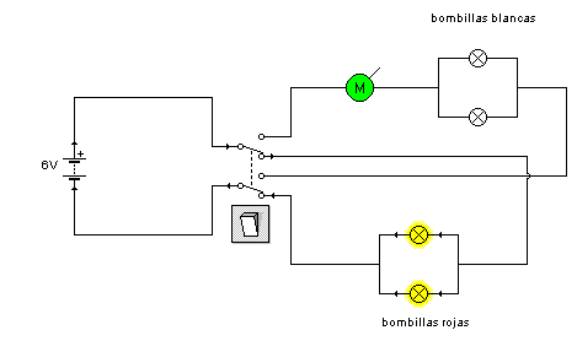

 Figura nº 2: esquema eléctrico de la cinta transportadora. Motor parado y bombillas rojas iluminadas.



DESCARGAR ARCHIVO: CINTRAN.CKT

A continuación se muestran algunas imágenes de la maqueta de la cinta transportadora de mercancías realizada por los alumnos de 3º E.S.O. del I.E.S. San Isidro de Azuqueca de Henares (Guadalajara)

Cinta transportadora de mercancías

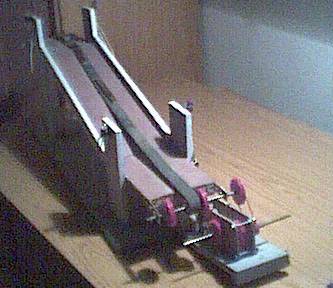

Vista general

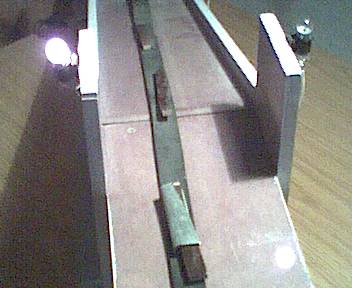

Mercancía transportada por la cinta.

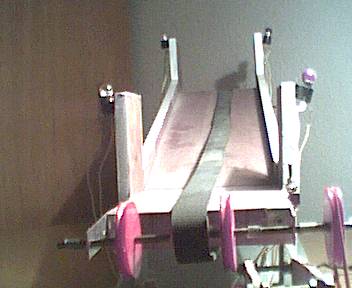

Se pueden observar la cinta y las cuatro bombillas

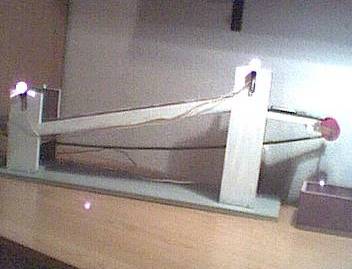

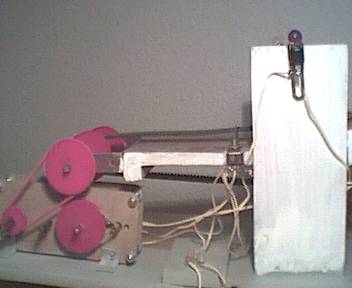

Vista lateral. Se aprecia una de las bombillas rojas y el interruptor

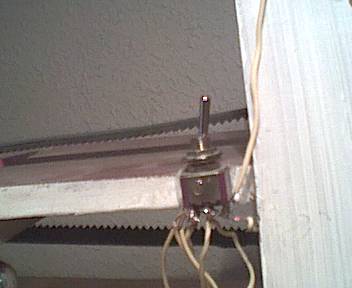

Interruptor bipolar de dos vías





Visto desde arriba

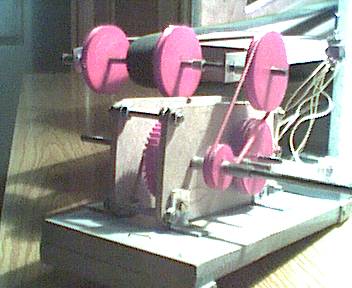

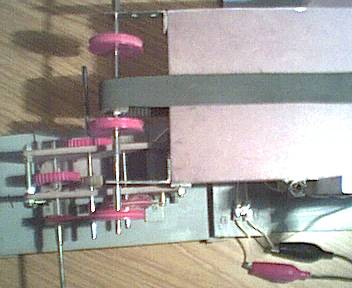

Detalle del motor con caja reductora de velocidad
